کپسول میکروفن چیست و چگونه کار می‌کند؟

کپسول یا المان میکروفن بخشی است که انرژی آکوستیکی را به سیگنال الکتریکی تبدیل می‌کند. بنابراین خروجی اولیهٔ کپسول «سیگنال دیجیتال» نیست؛ دیجیتال‌سازی، اگر وجود داشته باشد، در مرحله‌ای جداگانه و به کمک مبدل آنالوگ به دیجیتال انجام می‌شود.

ساختار کپسول به اصل کاری میکروفن وابسته است. در میکروفن کاندنسر، دیافراگم و Backplate یک خازن متغیر می‌سازند؛ در میکروفن داینامیک سیم‌پیچ متحرک، حرکت دیافراگم و Voice Coil در میدان مغناطیسی ولتاژ ایجاد می‌کند؛ و در میکروفن ریبون، خود نوار فلزی رسانا در میدان مغناطیسی حرکت می‌کند.

کپسول میکروفن چیست؟

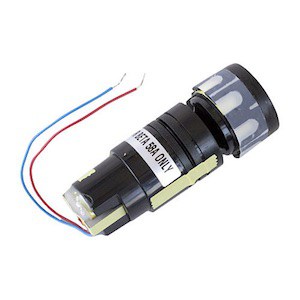

در کاربرد روزمره، واژهٔ Capsule گاهی به مجموعهٔ کامل مبدل و گاهی به بخش حساس به صدا اشاره می‌کند. واژهٔ Cartridge نیز به‌ویژه برای مجموعهٔ قابل‌تعویض در بعضی میکروفن‌های داینامیک رایج است. در میکروفن ریبون معمولاً از Ribbon Element یا Ribbon Motor سخن گفته می‌شود؛ Baffle اصطلاحی عمومی برای همهٔ المان‌های ریبون نیست.

کپسول فقط یکی از عوامل تعیین‌کنندهٔ عملکرد نهایی است. Headbasket، پورت‌های آکوستیکی، مدار امپدانس‌کانورتر، ترانسفورمر یا مدار خروجی و حتی بدنه می‌توانند پاسخ فرکانسی، الگوی قطبی، نویز و رفتار میکروفن در برابر فشار صوتی را تغییر دهند.

کپسول میکروفن کاندنسر چگونه کار می‌کند؟

در کپسول کاندنسر، یک دیافراگم رسانا مقابل Backplate قرار می‌گیرد و این دو یک خازن حساس به صدا می‌سازند. با حرکت دیافراگم، فاصلهٔ میان دو صفحه و در نتیجه ظرفیت خازنی تغییر می‌کند. این تغییر بسیار کوچک به مدار با امپدانس ورودی بالا منتقل می‌شود تا به سیگنالی قابل‌استفاده تبدیل شود.

رابطهٔ پایهٔ خازن صفحه‌ای را می‌توان به صورت C = εA/d نوشت؛ اما رفتار واقعی کپسول علاوه بر فاصله و سطح صفحات، به کشش دیافراگم، شکل و سوراخ‌کاری Backplate، حجم‌های آکوستیکی و میرایی نیز وابسته است.

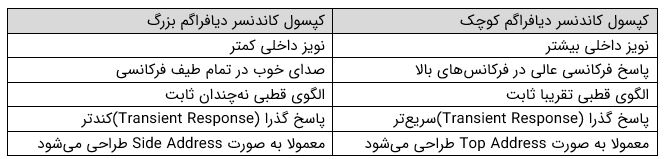

دیافراگم بزرگ و کوچک

اصطلاح‌های Large-diaphragm و Small-diaphragm مفید هستند، اما مرز عددی آن‌ها در همهٔ منابع و سازندگان یکسان نیست. مدل‌های بزرگ‌دیافراگم معمولاً برای حساسیت مناسب و نویز ذاتی کم طراحی می‌شوند و بسیاری از آن‌ها Side-address هستند. مدل‌های کوچک‌دیافراگم اغلب پاسخ Off-axis منظم‌تر، پاسخ گذرای دقیق و ابعاد بدنهٔ باریک‌تری دارند.

این تفاوت‌ها قانون مطلق نیستند. پاسخ فرکانسی، Self-noise، Maximum SPL و الگوی قطبی باید از مشخصات همان مدل خوانده شود؛ صرفاً از قطر دیافراگم نمی‌توان کیفیت یا کاربرد مناسب یک میکروفن را نتیجه گرفت.

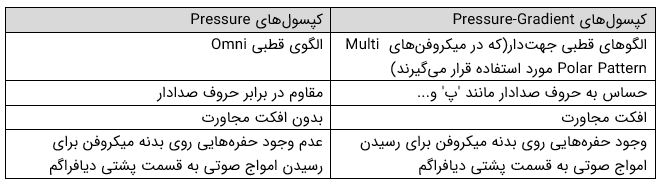

Pressure و Pressure-gradient

در مبدل Pressure، عمدتاً یک سمت دیافراگم در معرض میدان صوتی قرار دارد و نتیجه معمولاً الگویی نزدیک به Omnidirectional است. در مبدل Pressure-gradient، صدا با مسیرها و تأخیرهای کنترل‌شده به دو سمت دیافراگم می‌رسد و اختلاف فشار باعث حرکت آن می‌شود؛ این اصل پایهٔ بسیاری از الگوهای جهت‌دار است.

پورت‌ها و شبکه‌های آکوستیکی پشت دیافراگم زمان و دامنهٔ رسیدن صدا را تنظیم می‌کنند. به همین دلیل شکل الگوی قطبی و پاسخ Off-axis در فرکانس‌های مختلف می‌تواند تغییر کند و با یک برچسب ساده کاملاً توصیف نمی‌شود.

Electret و externally polarized

در کپسول Electret، ماده‌ای با بار پایدار برای ایجاد Polarization به کار می‌رود. در مدل externally polarized، ولتاژ قطبی‌کننده از مدار میکروفن تأمین می‌شود. Electret بودن به معنی بی‌نیازی کل میکروفن از برق نیست؛ مدار فعال و خروجی بسیاری از این میکروفن‌ها همچنان به باتری، Plug-in Power یا Phantom Power نیاز دارد.

Electret یا externally polarized بودن به‌تنهایی شاخص کیفیت نیست. کیفیت دیافراگم، Backplate، مدار، کنترل ساخت و طراحی آکوستیکی اهمیت بیشتری دارند و نمونه‌های حرفه‌ای از هر دو روش وجود دارد.

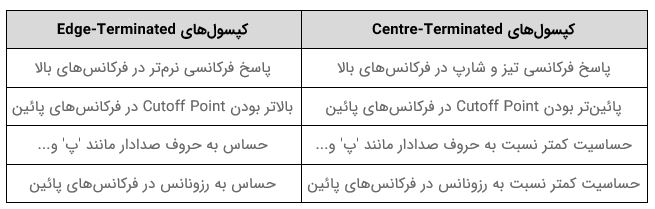

Edge-terminated و Center-terminated

این دو اصطلاح به شیوهٔ اتصال الکتریکی و هندسهٔ دیافراگم و الکترود مربوط‌اند. تفاوت آن‌ها می‌تواند با رزونانس‌ها و Voicing کپسول ارتباط داشته باشد، اما نباید از نوع Termination به‌تنهایی دربارهٔ مقدار Bass، حساسیت به Plosive یا کیفیت صدا حکم قطعی صادر کرد.

کپسول تک‌دیافراگم و دو‌دیافراگم

در بسیاری از میکروفن‌های Multi-pattern دو دیافراگم در دو سوی یک مجموعهٔ Backplate قرار می‌گیرند. ترکیب الکتریکی خروجی دو سمت امکان ساخت الگوهایی مانند Omnidirectional، Cardioid و Figure-8 یا حالت‌های میانی را فراهم می‌کند. بااین‌حال، همهٔ میکروفن‌های تک‌دیافراگم الزاماً به یک الگوی واحد محدود نیستند و طراحی آکوستیکی نیز در تعیین الگو نقش دارد.

تطابق مکانیکی و الکتریکی دو سمت کپسول برای تقارن الگو اهمیت دارد. از همین رو، تلرانس ساخت، کشش دیافراگم و طراحی Backplate بر نتیجه اثر می‌گذارند.

کپسول داینامیک سیم‌پیچ متحرک

در میکروفن Moving-coil، یک Voice Coil به دیافراگم متصل است و در میدان آهن‌ربای دائمی حرکت می‌کند. این حرکت ولتاژی متناسب با موج صوتی ایجاد می‌کند. ساختار معمول شامل دیافراگم، سیم‌پیچ، آهن‌ربا و Pole Pieces، تعلیق و محفظهٔ آکوستیکی است.

این طراحی معمولاً مقاوم است و می‌تواند فشار صوتی زیادی را تحمل کند، اما عملکرد هر مدل به جرم مجموعهٔ متحرک، هندسهٔ میدان مغناطیسی و شبکه‌های آکوستیکی آن وابسته است. بنابراین «داینامیک» بودن به معنی صدای ضعیف یا جزئیات کم نیست.

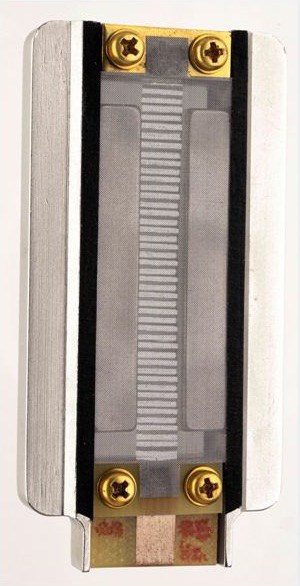

المان میکروفن ریبون

در میکروفن ریبون، نوار فلزی بسیار سبک هم نقش دیافراگم و هم رسانا را دارد. حرکت ریبون میان Pole Pieceهای آهن‌ربا ولتاژ القا می‌کند. ریبون کلاسیک ذاتاً Pressure-gradient و معمولاً Figure-8 است، هرچند طراحی کامل میکروفن می‌تواند رفتار دیگری ایجاد کند.

ریبون‌های ظریف در برابر جریان شدید هوا و ضربه حساس‌اند. دربارهٔ Phantom Power نیز باید به راهنمای سازنده مراجعه کرد: بسیاری از ریبون‌های مدرن و سالم با کابل‌کشی متقارن مشکلی ندارند و بعضی مدل‌های Active حتی به Phantom Power نیاز دارند؛ اما کابل معیوب، Patch Bay نامناسب یا برخی طراحی‌های قدیمی می‌تواند خطرساز باشد.

سه خانوادهٔ مشهور کپسول کاندنسر

نام‌های CK12، K47 و K67 به خانواده‌های تاریخی مشخصی اشاره دارند، اما عبارت «سبک CK12» یا «الهام‌گرفته از K67» تضمین نمی‌کند که ابعاد، مواد، سوراخ‌کاری Backplate یا پاسخ صوتی یکسان باشد. حتی میکروفن‌هایی با کپسول مشابه می‌توانند به دلیل تفاوت مدار و بدنه صدای متفاوتی داشته باشند.

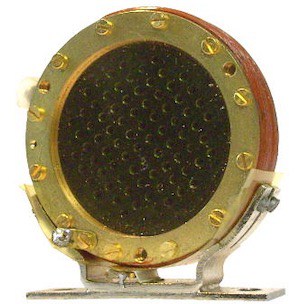

AKG CK12

CK12 با میکروفن لامپی AKG C12 شناخته شد. نسخهٔ کلاسیک آن یک طراحی دو‌دیافراگم Edge-terminated و چندالگویی بود. نمونه‌های مدرن با این نام یا توصیف ممکن است از نظر ساختار با نسخهٔ تاریخی تفاوت داشته باشند؛ بنابراین باید به اطلاعات سازندهٔ همان محصول رجوع کرد.

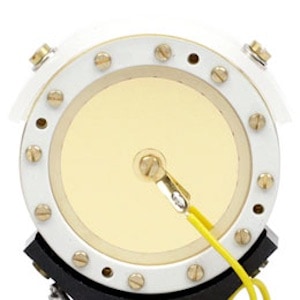

Neumann K47

K47 خانواده‌ای Center-terminated است که با طراحی‌های کلاسیک Neumann مانند U 47 و M 49 پیوند دارد. نسخه‌ها و مشتقات آن در محصولات مختلف به کار رفته‌اند، اما حضور یک کپسول K47-style به‌تنهایی نمی‌تواند پاسخ فرکانسی یا شخصیت نهایی میکروفن را مشخص کند.

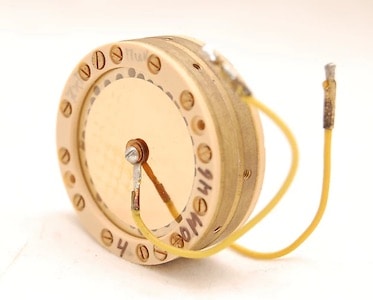

Neumann K67

K67 یک طراحی بزرگ‌دیافراگم دو‌طرفه است که در خانواده‌هایی مانند U 67 و U 87 به کار رفته است. Neumann نیز در معرفی محصولات فعلی خود به استفاده از کپسول کلاسیک K67 یا طرح مشتق‌شده از K67/87 اشاره می‌کند. مدار و Equalization مکمل این کپسول بخش مهمی از پاسخ نهایی هستند.

هنگام انتخاب میکروفن به چه چیزهایی توجه کنیم؟

به‌جای انتخاب صرفاً بر اساس نام کپسول، مشخصات قابل‌اندازه‌گیری و کاربرد واقعی را بررسی کنید: الگوی قطبی در فرکانس‌های مختلف، پاسخ On-axis و Off-axis، حساسیت، Self-noise، Maximum SPL، نیاز به برق، امپدانس خروجی و سازگاری با پری‌آمپ.

برای ضبط وکال یا ساز، آزمون در اتاق و با منبع واقعی از مقایسهٔ فهرست قطعات مفیدتر است. فاصله، زاویه، آکوستیک محیط و تکنیک اجرا می‌توانند به اندازهٔ تفاوت میان دو کپسول بر نتیجه اثر بگذارند.

سوالات متداول

آیا هر میکروفن کاندنسر به Phantom Power نیاز دارد؟

خیر. بسیاری از میکروفن‌های استودیویی از Phantom Power استفاده می‌کنند، اما برخی مدل‌ها باتری، منبع تغذیهٔ اختصاصی یا Plug-in Power دارند. همیشه راهنمای همان مدل را بررسی کنید.

آیا دیافراگم بزرگ همیشه بهتر است؟

خیر. دیافراگم بزرگ و کوچک مزایا و محدودیت‌های متفاوتی دارند. انتخاب درست به منبع صدا، الگوی قطبی، نویز، پاسخ خارج از محور، حداکثر فشار صوتی و شرایط ضبط وابسته است.
