راهنمای اتصالات گیتار؛ کابل، امپدانس، Hi-Z و DI Box

چرا یک گیتار با دو کابل یا دو ورودی مختلف صدای یکسانی ندارد؟ پاسخ فقط «کیفیت کابل» نیست. ظرفیت خازنی کابل، امپدانس خروجی پیکاپ، امپدانس ورودی دستگاه بعدی و وجود بافر یا پدال روشن در مسیر، همگی روی سطح و پاسخ فرکانسی سیگنال اثر می‌گذارند. شناخت این رابطه کمک می‌کند صدای گیتار را بدون نویز، افت تریبل یا کلیپ ناخواسته به امپ، کارت صدا و پدال‌ها برسانید.

سه عامل اصلی در زنجیره سیگنال گیتار

سیگنال یک گیتار الکتریک با پیکاپ پسیو، قبل از رسیدن به اولین مدار فعال تحت‌تأثیر سه عامل قرار می‌گیرد:

1. امپدانس خروجی پیکاپ و مدار گیتار: سیم‌پیچ پیکاپ، ولوم، Tone و موقعیت آن‌ها یک منبع ساده با عدد ثابت نیستند؛ پاسخ آن‌ها با فرکانس تغییر می‌کند.
2. ظرفیت خازنی کابل: هر متر کابل مقداری capacitance به مدار اضافه می‌کند.
3. امپدانس ورودی مقصد: ورودی امپ، پدال، بافر، DI یا کارت صدا بار الکتریکی متفاوتی روی پیکاپ می‌گذارد.

تعامل این سه بخش می‌تواند نقطه رزونانس پیکاپ را جابه‌جا کند و مقدار تریبل و حس attack را تغییر دهد. به همین دلیل دو کابل سالم، اگر ظرفیت متفاوتی داشته باشند، ممکن است با پیکاپ پسیو تفاوت ظریفی ایجاد کنند. این تفاوت الزاماً به معنای «گران‌تر بهتر است» نیست؛ گاهی صدای کمی تیره‌تر دقیقاً همان چیزی است که گیتاریست می‌خواهد.

ظرفیت کابل چگونه صدا را تغییر می‌دهد؟

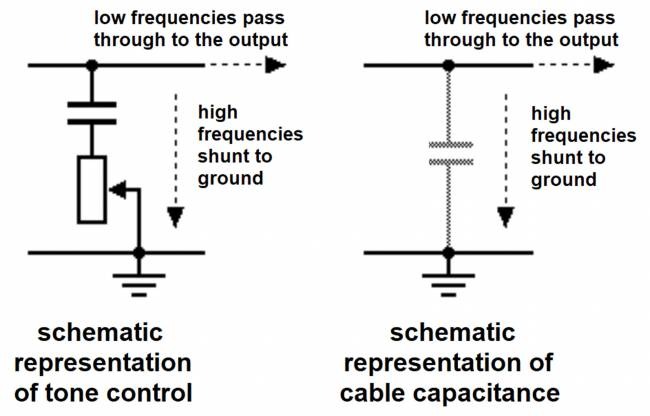

دو رسانای کابل که با عایق از هم جدا شده‌اند مانند یک خازن کوچک رفتار می‌کنند. ظرفیت معمولاً به‌صورت پیکوفاراد بر متر یا فوت در مشخصات کابل نوشته می‌شود. هرچه کابل بلندتر باشد، ظرفیت کل بیشتر می‌شود. در اتصال مستقیم یک پیکاپ پسیو، این ظرفیت همراه با اندوکتانس پیکاپ و مقاومت مدار یک فیلتر و رزونانس می‌سازد.

در عمل، کابل بلند یا کابل با ظرفیت بیشتر معمولاً رزونانس را پایین‌تر می‌آورد و صدای پیکاپ پسیو را نرم‌تر یا تیره‌تر می‌کند. این پدیده با «خراب‌شدن همه فرکانس‌ها» فرق دارد. یک کابل سالم قرار نیست بیس را حذف کند یا اعوجاج شدید بسازد؛ اگر صدا قطع‌و‌وصل می‌شود، هوم زیاد است یا کانکتور با حرکت نویز می‌دهد، احتمالاً با خرابی مکانیکی یا شیلد نامناسب روبه‌رو هستید.

برای مقایسه منصفانه، کابل‌ها را با طول مشابه، ولوم یکسان و مسیر دقیقاً یکسان تست کنید. اختلاف بلندی صدا می‌تواند شنونده را فریب دهد. برای اجرای صحنه‌ای، کوتاه‌ترین طول عملی میان گیتار و اولین بافر یا پدال روشن نقطه شروع خوبی است.

امپدانس ورودی امپ گیتار

ورودی یک آمپ گیتار معمولاً برای سیگنال instrument-level و امپدانس نسبتاً بالای پیکاپ طراحی شده است. اگر امپدانس ورودی خیلی پایین باشد، پیکاپ پسیو load می‌شود: سطح سیگنال و رزونانس کاهش می‌یابد و صدا می‌تواند تیره و بی‌جان شود. این موضوع به تیوبی یا ترانزیستوری بودن امپ محدود نیست؛ عدد و طراحی ورودی اهمیت دارد.

ورودی‌های High و Low بعضی امپ‌ها نیز فقط اختلاف ولوم ندارند. بسته به مدار، ممکن است attenuation و امپدانس متفاوتی ارائه کنند و تعاملشان با پیکاپ عوض شود. ورودی High معمولاً انتخاب طبیعی برای گیتار پسیو است، اما ورودی Low می‌تواند برای پیکاپ بسیار پرخروجی یا رنگ صوتی متفاوت مفید باشد.

امپدانس ورودی بالاتر همیشه به‌طور مطلق «بهتر» نیست. مقدار بالا load کمتری ایجاد می‌کند و صدای بازتری می‌دهد، اما مدار، نویز، کابل و سلیقه نیز مهم‌اند. هدف، استفاده از ورودی متناسب با ساز و نتیجه شنیداری موردنظر است.

ورودی Hi-Z کارت صدا

گیتار یا بیس پسیو را نباید به‌صورت پیش‌فرض به ورودی Mic یا Line وصل کرد. ورودی Mic برای سطح و امپدانس میکروفن و ورودی Line برای منبع line-level طراحی شده است. ورودی Instrument یا Hi-Z روی کارت صدا بار مناسب‌تری برای پیکاپ فراهم می‌کند و معمولاً کانکتور یک‌چهارم اینچ TS می‌پذیرد.

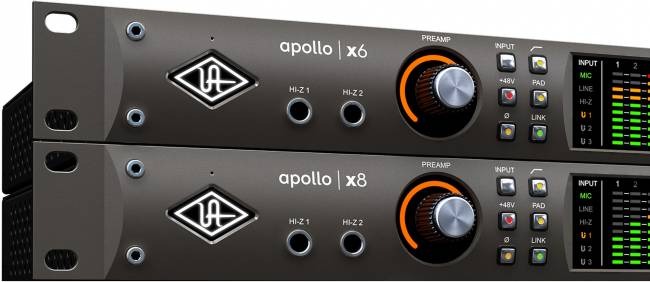

برای نمونه، ورودی‌های جلوی Universal Audio Apollo x6 و Universal Audio Apollo x8 هنگام اتصال فیش TS به حالت Hi-Z می‌روند. در بسیاری از کارت صداهای دیگر باید کلید INST یا Hi-Z را دستی فعال کنید. دفترچه همان مدل مرجع نهایی است؛ ظاهر combo jack به‌تنهایی نشان نمی‌دهد ورودی در چه حالتی قرار دارد.

برای ضبط DI تمیز، gain را طوری تنظیم کنید که قوی‌ترین ضربه‌ها کلیپ نکنند. لازم نیست متر به صفر دسی‌بل‌فول‌اسکیل نزدیک شود؛ فضای headroom کافی نگه دارید. اگر از amp-sim استفاده می‌کنید، دستورالعمل کالیبراسیون پلاگین را هم بررسی کنید، چون بعضی مدل‌ها انتظار دارند gain ورودی کارت صدا در حداقل یا unity قرار بگیرد.

پیکاپ پسیو و اکتیو چه تفاوتی دارند؟

پیکاپ گیتار پسیو معمولاً خروجی با امپدانس بالاتر و وابستگی بیشتری به load دارد؛ بنابراین طول و ظرفیت کابل و ورودی دستگاه بعدی را واضح‌تر نشان می‌دهد. عدد مقاومت DC که با مولتی‌متر اندازه می‌گیرید، همان امپدانس خروجی در تمام فرکانس‌ها نیست و به‌تنهایی برای مقایسه رنگ یا قدرت پیکاپ کافی نیست.

پیکاپ اکتیو یا پری‌امپ داخلی، سیگنال را با امپدانس خروجی پایین‌تری می‌فرستد و در برابر ظرفیت کابل مقاوم‌تر است. این به معنی بی‌اثر بودن کامل کابل نیست، اما تفاوت طول کابل پس از خروجی فعال معمولاً کمتر شنیده می‌شود. سلامت باتری و headroom مدار اکتیو نیز اهمیت دارد؛ باتری ضعیف می‌تواند اعوجاج و افت سطح ایجاد کند.

بافر، پدال و طول کابل

بافر ورودی با امپدانس بالا و خروجی با امپدانس پایین دارد. وقتی نزدیک گیتار قرار می‌گیرد، بخش طولانی کابل پس از آن دیگر مستقیماً روی پیکاپ بار نمی‌گذارد. بسیاری از پدال‌های روشن و برخی پدال‌های bypass دارای بافر همین نقش را انجام می‌دهند.

اما جای بافر مهم است. اگر ده متر کابل قبل از بافر قرار داشته باشد، ظرفیت همان ده متر قبلاً با پیکاپ تعامل کرده و بافر نمی‌تواند تریبل ازدست‌رفته را به شکل واقعی بازگرداند. برای حفظ حداکثر شفافیت، یک کابل کوتاه از گیتار به اولین بافر مناسب استفاده کنید.

در مقابل، بعضی پدال‌های vintage مانند برخی fuzzها برای تعامل مستقیم با پیکاپ پسیو طراحی شده‌اند و ممکن است پشت بافر رفتار یا cleanup متفاوتی داشته باشند. در چنین زنجیره‌ای، fuzz حساس را اول قرار دهید و بافر را بعد از آن امتحان کنید. ترتیب نهایی را با گوش و در ولوم اجرای واقعی تعیین کنید.

DI Box و ابزارهای تطبیق امپدانس

اگر کارت صدا ورودی Hi-Z ندارد، یک DI Box با ورودی مناسب ساز می‌تواند سیگنال گیتار را به خروجی بالانس و کم‌امپدانس برای ورودی Mic تبدیل کند. DI اکتیو با امپدانس ورودی بالا اغلب برای پیکاپ پسیو مناسب است؛ DI پسیو نیز بسته به ترانس، پیکاپ و مقصد می‌تواند نتیجه عالی بدهد. مشخصات واقعی دستگاه را بررسی کنید و صرفاً برچسب active یا passive را معیار نگیرید.

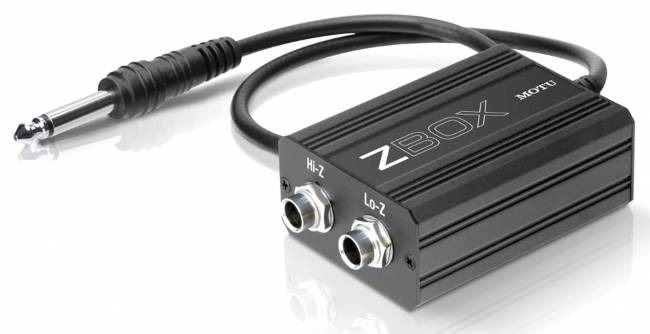

ابزارهایی مانند MOTU ZBox برای بازسازی load ورودی امپ در مسیر گیتار به کارت صدا ساخته شده‌اند. طبق دستورالعمل MOTU، این واحد میان خروجی گیتار و ورودی instrument دستگاه مقصد قرار می‌گیرد و حالت‌های Hi-Z و Lo-Z رنگ‌های متفاوتی ارائه می‌کنند.

برخی DIها و سیستم‌های ارسال سیگنال کنترل load یا Drag دارند. این کنترل به‌ویژه روی پیکاپ پسیو اثر می‌گذارد و می‌تواند پاسخ روشن‌تر یا تیره‌تری بسازد. آن را ابزار خلاقانه بدانید، نه تعمیرکننده جادویی کابل معیوب.

کابل TS، TRS و ورودی Line

خروجی معمولی گیتار مونو و unbalanced است و با کابل یک‌چهارم اینچ TS متصل می‌شود. فیش TRS الزاماً سیگنال را «بهتر» یا بالانس نمی‌کند؛ بالانس بودن به مدار خروجی و ورودی هر دو طرف وابسته است. اتصال گیتار پسیو به ورودی TRS Line ممکن است سطح کم و load نامناسب ایجاد کند.

• گیتار به امپ یا ورودی Hi-Z: معمولاً کابل TS ساز.
• خروجی بالانس DI به پری‌امپ: معمولاً XLR.
• خروجی Line بالانس به ورودی Line: TRS یا XLR مطابق دستگاه.
• Send/Return یا insert: ممکن است TS، TRS استریو یا کابل Y اختصاصی بخواهد؛ دفترچه را بررسی کنید.

کابل speaker با کابل instrument یکی نیست. برای اتصال خروجی آمپلی‌فایر پاور به کابینت از کابل اسپیکر با سطح مقطع مناسب استفاده کنید، نه کابل شیلددار گیتار. اشتباه در این قسمت می‌تواند به تجهیزات آسیب بزند.

سه روش درست ضبط گیتار

۱. ضبط مستقیم برای amp-sim

گیتار را با کابل TS کوتاه به ورودی Hi-Z وصل کنید، INST را فعال و سطح را بدون کلیپ تنظیم کنید. یک ترک مونو بسازید و سیگنال dry را نگه دارید. مانیتورینگ بافر پایین یا سیستم direct monitoring تأخیر نوازندگی را کمتر می‌کند.

۲. ضبط هم‌زمان DI و امپ

از DI با خروجی Thru استفاده کنید: Thru به امپ و خروجی بالانس DI به پری‌امپ کارت صدا می‌رود. به ground loop و اختلاف فاز توجه کنید. کلید ground lift فقط برای قطع حلقه زمین صوتی است و نباید اتصال ایمنی برق دستگاه را حذف کنید.

۳. ضبط DI برای reamp

ابتدا DI تمیز ضبط کنید. هنگام reamp، خروجی line کارت صدا را از reamp box عبور دهید تا سطح و امپدانس مناسب ورودی امپ ایجاد شود. خروجی line را مستقیم و با سطح بالا به ورودی گیتار امپ نفرستید. سطح reamp را با سیگنال واقعی گیتار مقایسه کنید تا امپ رفتار طبیعی داشته باشد.

عیب‌یابی اتصال گیتار

• صدا تیره و کم‌جان است: ورودی روی Line یا امپدانس پایین است، کابل پیش از بافر بیش از حد بلند است یا Tone گیتار و پدال‌ها load ایجاد کرده‌اند.
• سیگنال ضعیف است: حالت INST/Hi-Z فعال نیست، باتری پیکاپ اکتیو ضعیف است یا کابل و جک اتصال ناقص دارند.
• سیگنال کلیپ می‌کند: gain ورودی زیاد است، پیکاپ اکتیو یا boost سطح بالایی می‌دهد یا ورودی اشتباه انتخاب شده است.
• هوم با لمس سیم کم می‌شود: مقداری تغییر می‌تواند طبیعی باشد، اما نویز شدید نیازمند بررسی شیلد، کابل، برق و ارت توسط فرد متخصص است.
• نویز با حرکت کابل ایجاد می‌شود: کانکتور، لحیم یا رشته داخلی احتمالاً معیوب است؛ کابل را تعمیر یا تعویض کنید.
• پدال fuzz دیگر با ولوم گیتار clean نمی‌شود: یک بافر پیش از fuzz قرار گرفته یا پدال ترتیب نامناسبی دارد.

برای یافتن علت، هر بار فقط یک متغیر را تغییر دهید: ابتدا گیتار را با یک کابل کوتاه و سالم مستقیم به مقصد وصل کنید، سپس پدال‌ها و کابل‌های دیگر را یکی‌یکی اضافه کنید. این روش سریع‌تر از تعویض هم‌زمان چند قطعه است و دقیقاً نشان می‌دهد کدام اتصال رنگ، نویز یا افت سطح را ایجاد می‌کند.

نتیجه اصلی ساده است: در زنجیره گیتار، کابل یک قطعه کاملاً خنثی نیست، اما اثر آن به منبع و مقصد وابسته است. برای پیکاپ پسیو، طول و ظرفیت کابل و امپدانس ورودی مهم‌تر است؛ پس از یک بافر سالم یا خروجی اکتیو، حساسیت به کابل کمتر می‌شود. اتصال درست به Hi-Z، انتخاب کابل متناسب و gain staging صحیح معمولاً بیش از ادعاهای مبهم درباره کابل‌های «جادویی» نتیجه می‌دهد.
